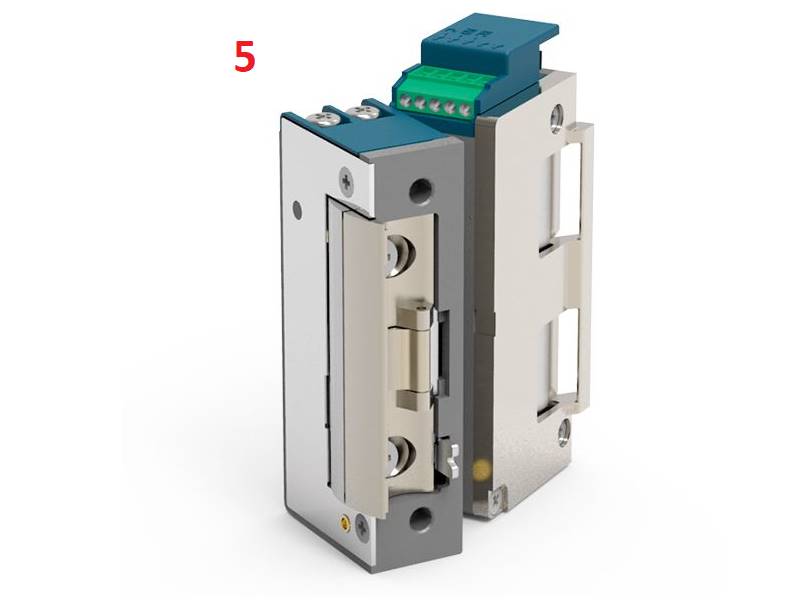

SERIE 5

E' l'incontro elettrico più compatto che non sacrifica la qualità e la sicurezza.

La serie 5 è la scelta perfetta per i profili stretti in alluminio, legno o PVC. Questo incontro elettrico presenta i meccanismi interni completamenti nuovi, per soddisfare le più alte esigenze tecniche.

Specifiche tecniche

Resistenza allo scasso:
.    Serie 5 - 5U - 5E: 4800 N

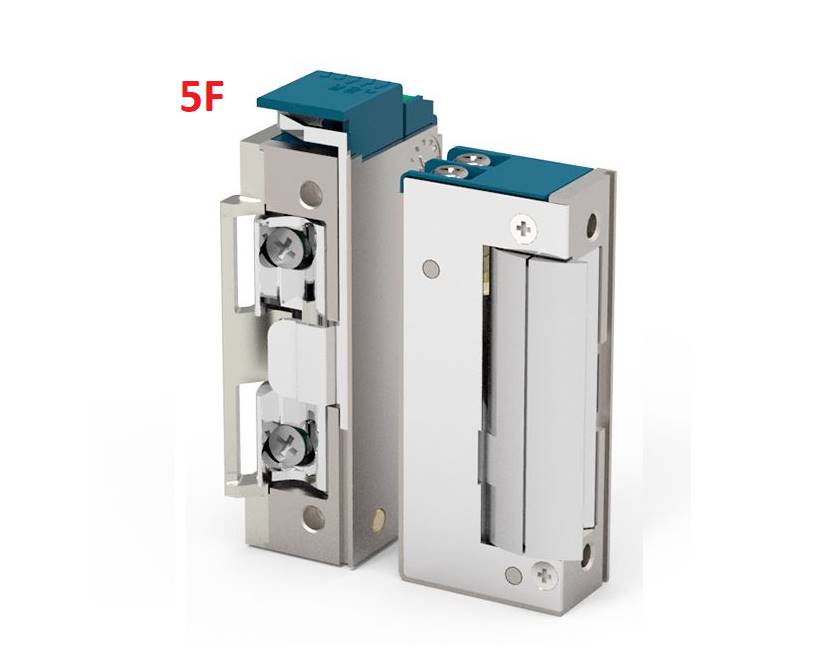

.    Serie 5F - 5UF - 5EF: 8000 N
Durata ciclica garantita: 200.000 cicli;
Temperatura di esercizio: da - 25 °C a + 70 °C;

Opzioni funzionamento disponibili:
.  0  Fail-secure bloccato senza alimentazione
.  1  Fail-secure con fermo a giorno (Serie 5 - 5U - 5E)
.  2  Antiripetitore (Serie 5 - 5U - 5E)
.  3  Antiripetitore con fermo a giorno (Serie 5 - 5U - 5E)
.  4  Fail-safe sbloccato senza alimentazione (Serie 5 - 5U - 5E)
.  6  Fail-secure con monitoraggio (microswitch)
.  8  Fail-safe con monitoraggio (microswitch) (Serie 5 - 5U - 5E)

Dati elettrici Serie 5 - 5FB 6/14 V ac/dcD 24 VacE 12 VdcF 24 VdcH 9-16 V ac/dc
Esercizio continuo< 1 min<1 min100% ED100% ED< 1 min
Resistenza nominale8,5 42 42 200 14
Limitatore sovratensioneSiSiSiSiSi
Consumo in Vac1A a 12V0,4 A----0,61 A a 12V
Consumo in Vdc1,41 A a 12V--0,29 A0,12 A0,86 A a 12 V
Precarica max in Vac120 N a 12V120 N----120 N a 12V
Precarica max in Vdc10N a 12V--10N10N10N a 12V

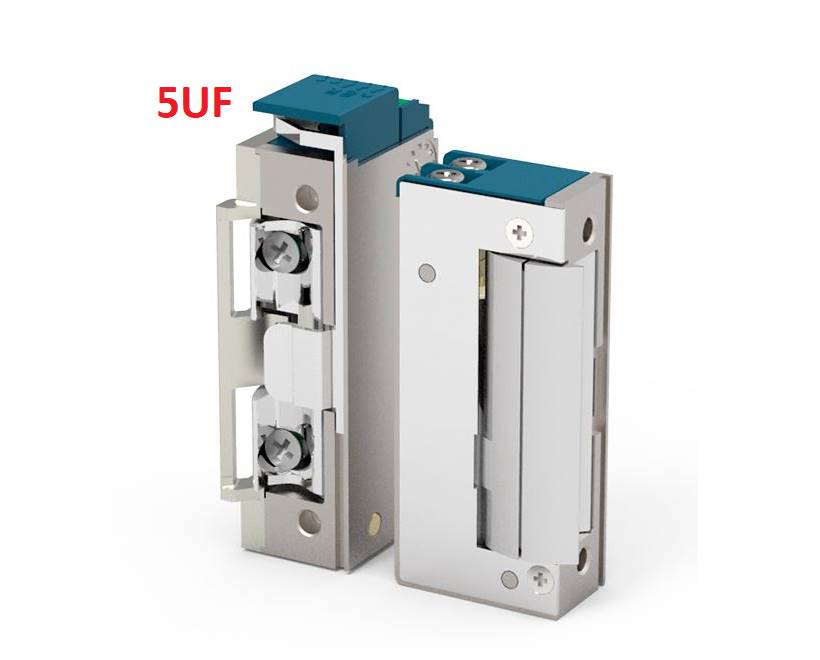

Dati elettrici - Serie 5U - 5UFX 9/24 ac/dc - 12VdcY 22/28 V ac/dc - 24 Vdc
Esercizio continuo< 1 min - 100% ED< 1 min - 100% ED
Resistenza nominale43 200
Limitatore sovratensioneSi

Si

Consumo in Vac0,2 A a 12V0,08 A a 24V
Consumo in Vdc0,28 A a 12V0,12 A a 24V
Precarica max in Vac200 N a 24V200 N a 28V
Precarica max in Vdc50 N50 N

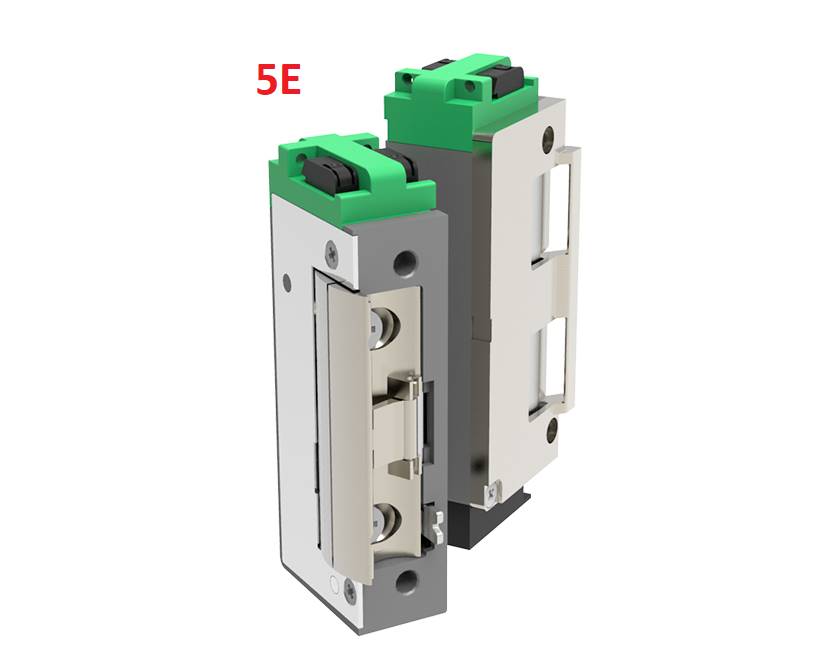

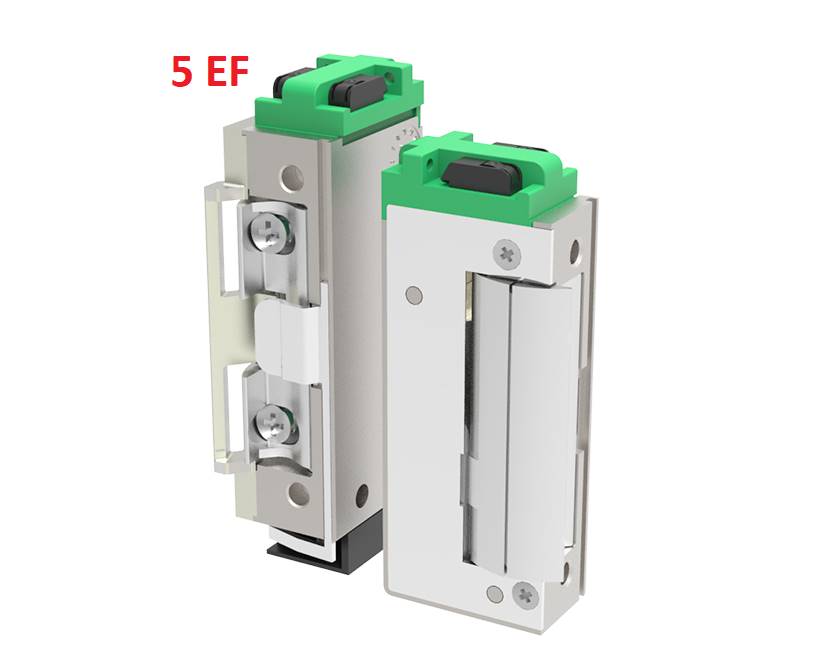

Dati elettrici - Serie 5E - 5EFZ 6/28 V ac/dc
Esercizio continuo100% ED
Resistenza nominale6,5
Limitatore sovratensioneSi
Consumo in Vacallo spunto 0,39A a 12 Vin mantenimento 0,21A a 12 V
Consumo in Vdcallo spunto 0,34A a 12 Vin mantenimento 0,14A a 12 V
Precarica max in Vac400 N
Precarica max in Vdc400 N
